PSpiceシミュレーションー10
なかなか、収束しない場合の対処方法をまとめました。
1.ステップ数を細かくする

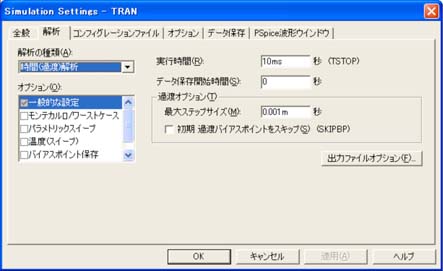

「Simulation Settings」の「解析」タブの「過渡オプション」を小さくする。
小さくすればするほど、シミュレーションの精度が上がる(細かい間隔でシミュレーションが行われる)が、解析に時間がかかり、また出力ファイルが大きくなるので、エラーが出ない範囲、かつ十分な精度でシミュレーションできる範囲において、できるだけ小さいほうがよい。
2.オプションの変更

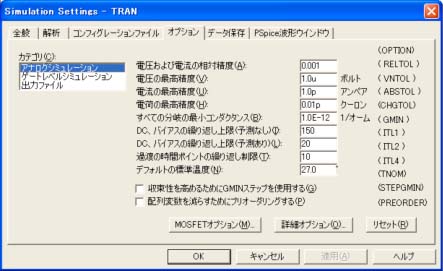

「Simulation Settings」の「オプション」タブで、
2.1 バイアスポイントを解析中に収束エラーが出た場合
ITL1の値を150→最大1000程度まで大きくする
2.2 DC解析中に収束エラーが出た場合
ITL2の値を40→最大1000程度まで大きくする
2.3 過渡解析中に収束エラーが出た場合
ITL4の値を10→100〜1000(最大)まで大きくする
2.4 すべての収束エラーに対して有効
Reltolの値を0.001→0.01(最大)まで大きくする
さらに大きくすると、シミュレーション精度が大きく落ちるが、
収束せずシミュレーションができるようになる可能性がある(最大1くらいまで)。2.5 大電流/大電圧のシミュレーションで収束エラーが出た場合
VNTOL(大電圧の場合)/ABSTOL(大電流の場合)の値を大きくする。
大きくする度合いは、シミュレーションでの最大電流/電圧に依存する。
